ASTM D374固体电绝缘材料厚度测量方法详解

ASTM D374《固体电绝缘材料厚度标准试验方法》是电气绝缘材料领域中最基础且广泛应用的厚度测量标准之一。厚度作为绝缘材料的关键几何参数，直接影响其电气强度、机械性能、热传导及整体绝缘配合。因此，准确、可重复地测量厚度对材料研发、质量控制及产品验收至关重要。本文将系统介绍ASTM D374的适用范围、测量原理、设备要求、试样制备、操作步骤及影响因素。

一、适用范围与测量对象

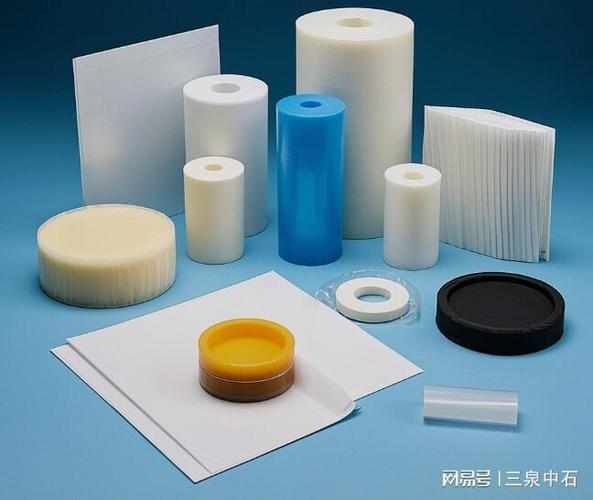

ASTM D374适用于各种固体电绝缘材料，包括但不限于：刚性或柔性片材、薄膜、带材、板材、层压制品、模塑料、陶瓷、云母及涂层织物等。该标准不适用于测量泡沫材料或具有高压缩性的弹性体（除非另有规定），也不适用于测量表面极度粗糙或凹凸不平的材料。对于不同材料类型，标准规定了不同的测量面和测量力，以确保测量结果的一致性和可比性。

二、测量原理
ASTM D374采用接触式机械测量法：将试样置于千分尺（或测厚仪）的两个平行测量面之间，施加规定压力，测量两测量面之间的距离，即为材料厚度。标准的核心在于严格控制测量力、测量面尺寸及测量时间，以减少材料压缩、蠕变和人为误差对结果的影响。

三、测量设备要求
根据ASTM D374，测量设备主要为符合标准要求的千分尺或专用测厚仪。关键要求包括：

1. 测量面：通常为圆形平面，直径可选6.35 mm、10 mm或更大。对于刚性材料，推荐使用较大直径测量面；对于柔软或薄膜材料，则使用较小直径测量面，以降低压强。测量面应平行、平整，表面粗糙度需满足规定。
2. 测量力：标准规定了多种测量力选项（如0.5 N、1 N、2 N、5 N、10 N等），具体取决于材料类型及预期厚度。较软材料应使用较低测量力，以防止过度压缩。
3. 分度值：测量仪器的分度值应不大于0.001 mm（对薄膜）或0.01 mm（对较厚板材），且需定期校准。
4. 测量面平行度：应在整个测量范围内保持平行，偏差不超过规定值（如0.002 mm）。

四、试样制备
试样应具有代表性，表面清洁、无缺陷、无油污或灰尘。对于片材或薄膜，通常裁取足够大的试样，确保测量点远离边缘（一般距离边缘至少10 mm）和任何不均匀区域。测量点数量及位置应根据材料规格或相关标准确定。对于各向异性材料，需分别测量纵向和横向厚度。

五、测量步骤

1. 仪器校准：使用标准量块或校准件在测量范围内校准测厚仪，确保示值准确。
2. 选择测量力和测量面：根据材料类型及产品标准选取合适的测量力与测量面直径。若无特别规定，可参考ASTM D374中推荐值。
3. 放置试样：将试样平放在下测量面上，避免用手直接触碰测量区域。
4. 降下测量头：缓慢降下上测量面，使其与试样接触，避免冲击。
5. 读取厚度：在规定测量时间内（通常为 immediately 或 after 5 s）读取厚度值。对于粘弹性材料，可能需要读取瞬时值和稳定值。
6. 重复测量：在规定数量的测量点重复上述步骤，计算平均值、最小值、最大值及标准差。
7. 记录：记录测量条件（测量力、测量面直径、测量时间、温湿度）及所有原始数据。

六、影响测量结果的因素

1. 测量力：压力过大导致材料压缩，使厚度读数偏小；压力过小则接触不充分。
2. 测量面尺寸：面积影响压强分布，进而影响软材料的压缩量。
3. 测量时间：粘弹性材料在恒定压力下厚度会随时间变化（蠕变），因此必须统一读数时间。
4. 试样表面状态：粗糙、凹凸或污染会引入误差。
5. 温度与湿度：吸湿性材料可能因湿度变化而膨胀，测量应在标准环境（如23±2°C，50±5% RH）下进行。
6. 操作者因素：施加压力速度、读数时机及测量位置的选择均可能产生偏差。

七、应用与注意事项
ASTM D374常与IEC 62631-3-1、GB/T 13542等标准联合使用，用于绝缘材料的型式试验、进货检验及出厂检验。需要注意的是，不同材料或产品标准可能对测量力、测量面及试样处理有特殊规定，应优先遵循具体产品标准。对于极薄薄膜（<10 μm），建议采用非接触式光学测量法或电子测厚仪，以避免机械接触导致的变形。

ASTM D374为固体电绝缘材料厚度测量提供了统一、可重复的方法。正确理解并严格执行其测量条件，是获得准确厚度数据、评价材料性能及保证电气设备安全可靠运行的基础。
